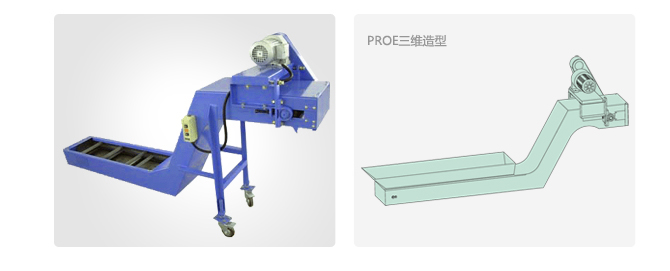

ZDCGB系列磁性刮板排屑裝置
產品信息
性能與用途
ZDCGB系列磁性刮板排屑裝置是在BXGB系列刮板排屑裝置的基礎上在機器底板上安裝上磁性材料。利用磁性材料產生的磁力，對導磁細小切屑、磨削污泥進行強制吸附沉淀，然后由運動的刮板將其輸送到指定工位。
在濕式加工中磁性刮板排屑裝置是替代磁性排屑裝置的首選機型。應用于機械加工行業的磨床、研磨機、齒輪加工機床，以及其它行業的各種導磁材料的磨削中。
特點
1.能處理復合式加工所產生的任何形態之鐵屑；
2.不論是長短屑還是金屬粉屑都能完全處理；
3.具有大量處理切屑液之過濾系統，過濾精度50 μm。
| 主要技術參數 |
（單位：mm） |
| 型號/尺寸 |
殼體寬度 |
水箱寬度 |
提升高度 |
水平長度 |
提升角度 |
水平高度 |
水箱高度/長度 |
電機功率 |
泵流量 |
排屑量 |
| W |
W1 |
H |
L |
α |
H1 |
H2/L1 |
kw |
L/min |
kg/min |
| BXCGB-150 |
150 |
≥270 |
0～2m |
0.6～5m |
0°
30°
45°
60° |
170
≥200 |
用戶選定 |
0.2～0.75 |
25、
50、
100、
200、
300、 |
10 |
| BXCGB-200 |
200 |
≥320 |
15 |
| BXCGB-250 |
250 |
≥370 |
20 |
| BXCGB-320 |
320 |
≥450 |
0～5m |
0.6～10m |
0.2-1.5 |
30 |
| BXCGB-400 |
400 |
≥550 |
0～10m |
0.6～30m |
40 |
| BXCGB-500 |
500 |
≥650 |
80 |
| BXCGB-630 |
600 |
≥780 |
100 |
| BXCGB-X |
|
|
|
|
|
|
|
|
|
|
|

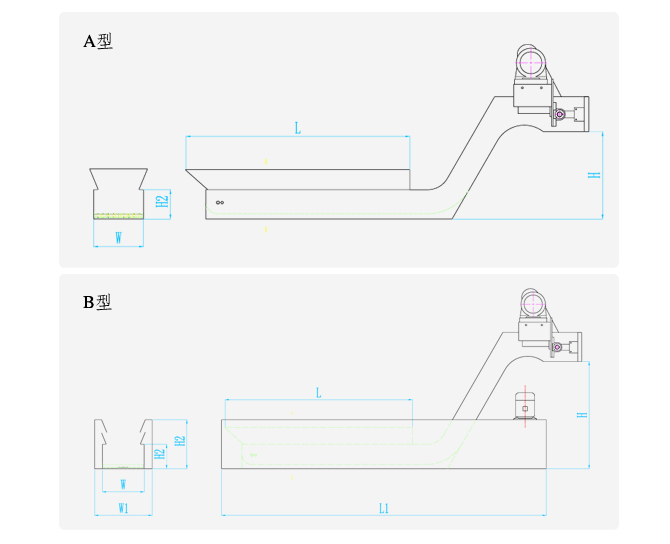

注：1.A型，無水箱;B型，有水箱。
2.鏈條節距：25.4，31.75，50.8，68.5，101.6 。
3.X表示根據用戶實際需要設計的參數，并可根據用戶所需尺寸和要求設計于制造。
|
|
